產品大類

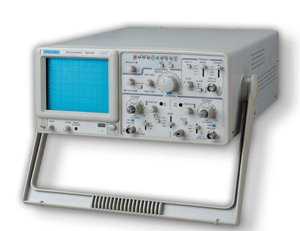

麥創電子 MATRIX模擬示波器MDS-620

儀器名稱：模擬示波器
儀器品牌：麥創電子 MATRIX
儀器型號：MDS-620
送貨時間：48小時內
標準價格：不詳
本站售價：洽詢
關鍵參數：雙通道 20MHz，高靈敏度 1mV/DIV；最高采樣率為20MS/s ；高亮度、內刻度東芝示波管；內置 RS-232接口，便于和計算機通訊．

性能參數介紹

下載說明

軟件下載: 無

資料下載: 無

產品介紹

功能特點：

■ 雙通道 20MHz
■ 高靈敏度 1mV/DIV
■ Z軸調制輸入功能
■ CH1信號輸出功能
■ 掃描擴展 ×10功能
■ TV同步、X-Y方式
■ 高亮度、內刻度東芝示波管
■ 最高采樣率為 20MS/s
■ 存儲深度： 1K×2通道+1K×2（參考存儲器）
■ 具有預置觸發功能，可觀察到觸發以前的信號
■ 雙通道波形 +雙參考波形顯示，可同時存四蹤波形
■ 最慢掃速可達 10s/DIV，可定量測量超低頻信號
■ 可測量并顯示單次、非周期信號
■ 內置 RS-232接口，便于和計算機通訊通
■ 用示波器、慢掃描示波器、存儲示波器三合為一
■ 高性價比

MDS-620 數字狀態下的技術指標

■ 垂直系統
■ 垂直分辨率： 8bit, 28 點 /DIV
■ 精度： ± 3% ± 0.4mm( × 5MAG: ± 5% ± 0.4mm)
■ 有效存儲帶寬： DC~8MHz( × 5MAG:DC~7MHz), -3dB, 正弦插值
■ 插值方式： SIN/LINE

■ 水平系統
■ 最大采樣速率： 20MS/s
■ 水平分辨率： 10bit, 100 點 /DIV
■ 掃描時間因數： 0.2 μ s/DIV~10s/DIV( × 10MAG:1s/DIV~20ns/DIV)
■ 掃描方式： AUTO 、 NORM 、 ROLL
■ 保存波形擴展倍率： ≤ 100 倍
■ 觸發：預置觸發點 2DIV 、 5DIV 、 8DIV

■ 采集系統
■ 雙通道采集方式： 10s/DIV~0.5 μ s/DIV:CHOP;0.2ms/DIV~0.2 μ s/DIV:ALT
■ 每通道采樣長度： 1024Byte/CH

■ 顯示系統
■ 觀察時間： 0.2 s ~ 5s
■ 顯示存儲器： 1024Byte×2
■ 參考存儲器： 1024Byte×2
■ RS232接口：傳輸速率19200

MDS-620 模擬狀態下的技術指標

■ 垂直系統
■ 靈敏度： 5mV~5V/DIV, 按 1-2-5 順序分 10 檔
■ 精度微調靈敏度： ≤ 3% （ × 5 MAG: ≤ 5% ） 1/2.5 或小于面板指示刻度
■ 頻寬： DC~20MHz( × 5 MAG:DC~7MHz) 交流耦合：小于 10Hz ( 對于 100KHz 8DIV 頻響 -3dB)
■ 上升時間：約 17.5nS( × 5 MAG: 約 50nS)
■ 輸入阻抗：約 1M Ω /25Pf
■ 方波特性：前沖： ≤ 5%( 在 10mV/DIV 范圍內 ) 其它失真：在該值上加 5%
■ DC 平衡移動： 5mV~5V/DIV: ± 0.5DIV, 1mV~2mV/DIV ± 2.0DIV
■ 線性：當波形在格子中心垂直移動時（ 2DIV ）幅度變化＜ ± 0.1DIV
■ 垂直模式： CH1: 通道 1 ； CH2: 通道 2 ； DUAL: 通道 1 與通道 2 同時顯示，任何掃描速度可擇交替或斷續方式； ADD: 通道 1 與通道 2 做代數相加
■ 斷續重復頻率：約 250KHz
■ 輸入耦合： AC GND DC
■ 最大輸入電壓： 300V 峰峰值（ AC: 頻率 ≤ 1KHz ） ; 當探頭設置在 1 ： 1 時最大有效讀出值為 0Vpp （ 14Vrms 正弦波形）；當探頭設置在 10 ： 1 時最大有效讀出值為 400Vpp(140Vrms 正波形 )
■ 共模抑制比：在 50KHz 正弦波時 ＞ 50 ： 1 （設定 CH1 和 CH2 的靈敏度在相同的情況下）
■ 兩通道之間的絕緣（在 5mV/DIV 范圍）：＞ 1000 ： 1 50KHz; ＞ 30:1 20MHz
■ CH1 信號輸出：最小 20mV/DIV(50 Ω 輸出頻寬 50Hz~5MHz)
■ CH2 INV BAL：平衡點變化率 ≤ 1DIV( 對應于刻度中心 )

■ 觸發
■ 觸發信號源： CH1,CH2,LINE,EXT( 在 DUAL 或 ADD 模式時， CH1 、 CH2 僅可選用一個，在 LT 模式時，如果 TRIG.ALT 的開關按下，可以用兩個不同信號的交替觸發 )
■ 耦合： AC:20Hz 到整個頻段
■ 極性： +/-
■ 靈敏度： 20Hz~2MHz: 0.5DIV TRIG-ALT: 2DIV EXT: 200mV; 2~20MHz:1.5DIV; TRIG-ALT: 3DIV EXT:800mV;
■ TV: 同步脈沖＞ 1DIV(EXT:1V)
■ 觸發模式： AUTO: 自動； NORM: 常態；電視場 : ；電視行：
（僅當同步信號為負脈沖時，方可同步電視場和電視行）
■ 外觸發模式信號：輸入阻抗約 1M Ω /25pF;
最大輸入電壓 300V(DC+AC 峰值 )AC 頻率不大于 1KHz

■ 水平系統
■ 掃描時間： 0.2 μ Sec~0.5Sec/DIV, 按 1-2-5 順序分 20 檔
■ 精度： ± 3%
■ 微調： ≤ 1/2.5 面板指示刻度
■ 掃描擴展： 10 倍
■ × 10MAG 掃描時間精度： ±5 %(20nSec~50nSec 未校正 )
■ 線性： ± 3%, × 10MAG: ±5 %(20nSec~50nSec 未校正 ) 由 × 10MAG 引起的位移：在 CRT 中心小于 2DIV

■ X-Y 模式
■ 靈敏度：同垂直軸
■ 頻寬： DC~500KHz
■ X-Y 相位差：小于或等于 3 o (DC~50KHz 之間 )

■ Z 軸
■ 靈敏度： 5Vp-p
■ 頻寬： DC~2MHz
■ 輸入阻抗：約 47K Ω
■ 最大輸入電壓： 30V(DC+AC 峰值 ,AC 頻率小于或等于 1KHz)

■ 校正信號
■ 波形：方波
■ 頻率：約 1KHz
■ 占空比：小于 48:52
■ 輸出電壓： 2Vp-p ± 2%
■ 輸出阻抗：約 1K Ω

■ CRT 示波管
■ 型號： 6 英寸，矩形，內部刻度
■ 磷光粉規格： P31
■ 加速極電壓：約 2KV(20MHz)
■ 有效屏幕面積： 8 × 10DIV[1DIV=10mm(0.39in)]
■ 刻度：內部
■ 軌跡旋轉：面板可調

電源標準

電源標準: AC 220V / 50Hz

標準配置

主機一臺,電源線一根,示波器探頭1對,合格證一份，保修卡一份,說明書一本.

標準證書

GB/T19001-2000----ISO9001:2000
