美泰科儀充氣式X射線探傷儀XXQ-2505

儀器名稱：充氣式X射線探傷儀
儀器品牌：美泰科儀
儀器型號：XXQ-2505
送貨時間：48小時內
標準價格：不詳
本站售價：洽詢
關鍵參數：三、系統構成每種型號的X射線探傷機均是由控制器、X射線發生器、電源電纜、連接電纜及附件組成。

性能參數介紹

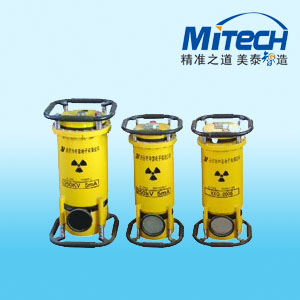

美泰XXQ-2505充氣式X射線探傷儀

詳細信息

該系列產品參數：

型號	電源容量	輻射角度	最大穿透A3鋼	Ｘ射線發生器		輸出電壓
型號	電源容量	輻射角度	最大穿透A3鋼	重量	尺寸	輸出電壓
XXQ-1005	>1.0	40°	8	11	160×160×520	40－100
XXQ-1605	>1.5	40°	20	15	210×210×620	60－160
XXQ-2005	>2.0	40°	29	20	207×270×665	80－200
XXQ-2005L	>2.0	40°	29	16	210×210×620	80－200
XXQ-2505	>2.5	40°	39	35	320×320×720	130－250
XXQ-2505L	>2.5	40°	39	23	270×270×640	130－250
XXQ-3005	>3.0	40°	49	44	340×340×820	150－300
XXQ-3005L	>3.0	40°	49	35	320×320×720	150－300
XXQ-3505	>3.5	40°	59	42	340×340×820	200－350

三、系統構成

每種型號的X射線探傷機均是由控制器、X射線發生器、電源電纜、連接電纜及附件組成。

1、控制器

（1）控制器為手提箱式結構。所在操作按鈕均設置在面板上。電纜插座、電源開關及接地端子設在右側面的插座盒內?？刂破魇疽鈭D見附圖。

（2）控制器內部主要包括下列部件：

A、KV控制板；

B、mA控制板；

C、微機控制板（包括計時顯示、故障代碼顯示）；

D、保護板；

E、可控硅高壓模塊

F、LC濾波器；

G、主、副可控硅逆變系統；

H、冷卻風扇。

2、X射線發生器

（1）X射線發生器為組合式。X射線管、高壓變壓器與絕緣氣體（SF6）一起封裝在桶狀鋁殼內。X射線發生器一端裝有風扇和散熱器。警示燈亮表示探傷機系統進入準備工作狀態，將有X射線產生（在產生X射線期間，警示燈仍一直亮）。發生器示意圖見附圖。

（2）X射線發生器主要包括下列部件：

A、X射線；

B、高壓變壓器；

C、溫度繼電器；

D、氣體壓力表；

E、連接電纜插座；

F、警示燈；

G、X射線管冷卻風扇；

H、充、放氣閥。

工作原理簡述

1、本機控制器采用可控硅單相橋式整流電器，整流后的電壓經LC濾波回路變?yōu)槠交绷麟妷?。該電壓?jīng)可控硅斬波回路變成頻率可變的單方向脈沖，送給高壓脈沖變壓器做為X射線發生器的電源。毫安（mA）穩定單元可以隨X射線管燈絲電壓的提高或降低改變單向脈沖的頻率，以保證X射線管管電流的穩定。千伏（kV）控制單元可以連續控制管電壓的高低，以適應不同材料的攝片要求?？垢蓴_回路增強了控制系統免受來自X射線發生器高電壓沖擊的能力。

2、X射線發生器系防電擊式。X射線管陽極接地，并設有過溫保護裝置。一旦出現溫度過高現象，控制器能自動切斷高壓，以防止X射線管因過熱而損壞。

3、電源電壓波動可通過控制器本身自動調整，以保證獲得穩定的X射線。曝光時間及整機狀態由單片微型計算機進行控制，曝光時間最長可預置為5分鐘。

安裝使用

a) 安裝

（1）拆箱后，請按裝箱單清點驗收，并檢查各部分有無損壞或漏裝、錯裝現象。

（2）檢查X射線發生器的氣壓表指針應在0.40-0.45Mpa范圍內(氣壓隨環境溫度不同而稍有變化)。

（3）將控制器放好后，切斷控制器電源開關，接好電源電纜。供電電源應符合技術參數中的要求。

（4）將接地線接到控制器接地端子上，另一端接到比較潮濕的地方或?qū)Ｓ媒拥鼐€上。

（5）用連接電纜將控制器和X射線發生器連接起來，并保證接觸良好。

（6）使用本機器應有X射線防護設施。如在野外現場使用可用2mm厚鉛板進行防護，無條件時，以X射線發生器焦點為中心，半徑在20米內不得有人進入，方可透照。

b) 使用

（1）打開電源開關，數碼顯示“HH”控制器及X射線發生器之冷卻風扇起動，X射線警示燈亮，隨后蜂鳴器鳴響。約15秒鐘后，數碼管顯示時間旋鈕的設定值，蜂鳴器停叫，準備燈亮。

（2）調節KV選擇旋鈕到所需要的值，旋轉時間旋鈕，選擇所需的曝光時間。

（3）機器使用前要進行訓機操作具體過程參照下表進行：

停放時間	8小時-16小時	16小時-2.5天	2.5天-3周	3周以上
增加一個電壓增量所需要的時間	0.4分	0.8分	1分	2分

電壓增量值見下表：

分段機型	低千伏段（KV）每個電壓增量為10KV	高千伏段（KV）每個電壓增量為5KV
2005	80-150	150-200
2505	130-200	200-300
3005	150-250	250-300

(4) 按“高壓開”按鈕，幾秒鐘后高壓指示燈亮，X射線發生器開始向外輻射X射線。計算機開始自動計時，數碼管顯示遞減時間。

(5) 當數碼管顯示“0.0”時，曝光時間到，機器自動切斷高壓，蜂鳴器響，準備燈、高壓燈滅，數碼管開始顯示倒計時時間（休息時間）。當?shù)褂?jì)時結束后，準備燈亮，數碼管顯示時間旋鈕設定值，準備下一次曝光。

（6）本機具有延時開機功能。

①延時開機功能設定：

機器準備燈亮后，按下高壓關按鈕，三秒鐘后，機器便進入延時時間設定狀態。延時時間從0.1-5分鐘，延時時間自動向上跳動。松開高壓關按鈕，機器便記錄下延時時間。顯示窗恢復到曝光時間上。這時，再按下高壓開按鈕，機器便進入到開高壓延時狀態。蜂鳴器響，準備燈閃動，數碼管小數點閃動。自動延時倒計時，延時時間到，高壓自動打開。

②解除延時開機功能

關掉電源再開機，即進入不延時狀態?；蛟俅伟聪赂邏宏P(guān)按鈕，顯示00時，即松開高壓關按鈕，也可解除開機延時功能。

（7）使用注意事項

A、要經常檢查X射線發生器中的氣壓，低于0.35MPa時禁止使用。

B、應使控制器上接地端子可靠接地，以保證安全。

C、檢查電纜是否接觸良好，電纜插座是否清潔。

D、機器工作時間和休息時間嚴格按1：1比例進行，在機器休息期間不能切斷電源，以保證風扇一直工作。

E、當電源電壓在瞬間有較大波動時，可能使保護電路動作，此不屬機器故障，可繼續使用。

維護

當機器出現故障時，應停止工作，根據現象檢查原因。

1、打開電源開關，風機不轉，數碼管無顯示

A、電源電纜故障；

B、電源開關壞；

C、 3A保險絲斷。

2、數碼管顯示故障代碼，其含義如下：

A、“LA” 無mA報警；

B、“HA” 過mA報警；

C、“PU”過電壓報警；

D、“PT” 過溫度報警。

3、按“高壓開”按鈕20A保險絲斷或電源開關跳開，有時伴有控制器異常聲響

A、X射線發生器故障；

B、控制器斬波器壞；

C、 X射線發生器氣壓低于0.35MPa。

4、按“高壓開”按鈕顯示“LA”

A、連接電纜故障；

B、 X射線發生器故障；

C、控制器線路故障；

D、20A保險斷。

5、觸摸機器時麻手

A、接地不良；

B、絕緣不良。

七、整機及附件

1、 X射線發生器 1臺

2、控制器 1臺

3、連接電纜（10芯）25米 1條

4、電源電纜（2芯）10m 1條

5、接地線5米 1條

6、保險絲（20A） 5只

7、保險絲（3A） 5只

8、附件包 1個
