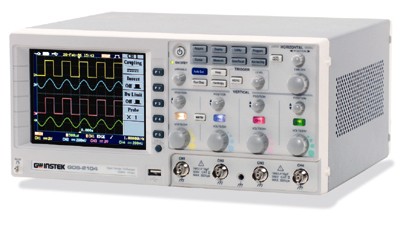

固緯電子 GW instek數位儲存示波器GDS-2204

儀器名稱：數位儲存示波器
儀器品牌：固緯電子 GW instek
儀器型號：GDS-2204
送貨時間：48小時內
標準價格：不詳
本站售價：洽詢
關鍵參數：GDS-2204 數位儲存示波器包括1GSa/s即時採樣率，25k記憶體長度、4通道、TFT彩色LCD顯示、支援USB介面、印表機直接列印功能、電池電源操作和高達27項的強大自動測量功能。

性能參數介紹

下載說明

軟件下載：

資料下載：

產品介紹

產品簡介

     GDS-2000系列數位儲存示波器採用all-in-one設計，包括1GSa/s即時採樣率，25k記憶體長度、2或4通道、TFT彩色LCD顯示、支援USB介面、印表機直接列印功能、電池電源操作和高達27項的強大自動測量功能。

     GDS-2000系列數位儲存示波器有200MHz/100MHz/60MHz頻寬、2或4通道的6種機型。在當今市場同等級的產品中GDS-2000系列以1GSa/s即時採樣率（25GSa/s等效採樣率）和25k的記錄長度…為測試環境提供更好的平臺。27種自動量測功能、FFT測量、高級觸發選項、12格超寬水平顯示、時間顯示、計頻功能、GO/NO-GO功能、多國語言選單、即時線上幫助功能說明和循環測量功能都是GDS-2000系列數位儲存示波器眾多功能中的一環。

      現在, GWInstek秉持以顧客為導向的理念，GWInstek除了提供給消費者最優質的產品之外，對於產品品質更深具信心，因此為了回饋GWInstek的廣大消費者，決定在全球推出GDS-2000系列2通道與4通道數位儲存示波器體貼的全球終生保固計劃，藉此讓消費者能夠最安心的使用GWInstek高品質的數位示波器。

特點

· 200MHz 頻寬

· 4輸入通道

· 1GSa/s 即時取樣率以及 25GSa/s 等效取樣率

· 25000點之記憶體長度

· 5.6 吋 TFT 彩色 LCD 螢?zāi)?

· 支援USB HOST/DEVICE：可使用USB隨身碟及 USB 印表機

· 支援AC/DC電源操作模式（選購）

規格

垂直系統
通道數	4
帶寬	DC ~ 200MHz (-3dB)
上升時間	約1.7ns
靈敏度	2mV/div ~ 5V/div (1-2-5 步進)
精確度	±(3% x \|讀出數值\|+0.05 div x Volts/div+0.8mV)
輸入耦合	AC, DC & 接地
輸入阻抗	1M±2%, ~16pF
極性	正向，反向
最大輸入	300V (DC+AC peak), CATII
波形信號處理	+ , - , FFT
偏移範圍	2mV/div ~ 20mV/div : 0.5V ; 50mV/div ~ 200mV/div : 5V ; 500mV/div ~ 2V/div : 50V ; 5V/div : 300V
帶寬限制	20MHz (-3dB)
觸發系統
觸發類型	CH1 , CH2 , Line , EXT
觸發模式	自動電平, 自動, 普通, 單次, TV, 邊沿, 脈衝寬度，時間延遲, 事件延遲
觸發耦合	AC , DC , 低頻抑制 , 高頻抑制 , 噪聲抑制
觸發靈敏度	DC ~ 25MHz : 約 0.5div 或 5mV 25MHz ~ 60MHz : 約 1div 或 10mV
水平系統
掃瞄範圍	1ns/div ~ 10s/div (1-2-5 步進); 滾動模式 : 250ms/div ~ 10s/div
顯示模式	主時基, 窗口, 窗口放大, 滾動, 掃瞄, X-Y
準確度誤差	±0.01%
前置觸發	最大20 div
後置觸發	1000 div
X-Y 模式
X-軸輸入	通道 1
Y-軸輸入	通道 2
相位移	±3° 在 100kHz
信號獲取系統
實時採樣率	最大1GSa/s
等效採樣率	最大25GSa/s
垂直分辨率	8 位
記錄長度	最大25K 點
獲取模式	採樣, 峰值偵測, 平均
峰值測量	10ns
平均次數	2 , 4 , 8 , 16 , 32 , 64 , 128 , 256
游標以及測量系統
電壓測量	Vpp , Vamp , V avg , Vrms , Vhi , Vlo , Vmax , Vmin , Rise Preshoot/ Overshoot , Fall Preshoot/Overshoot
時間測量	頻率, 週期, 上升時間, 下降, 正脈寬, 負脈寬, 占空比
延遲測量	8種延遲測量
游標測量	ΔV，ΔT
自動計數	分辨率: 6 位精確度: ±2% 信號源: 除視頻觸發模式下，所有可用觸發源
控制面板功能
自動設動	自動調整垂直系統，水平系統，觸發電平
存儲	高達20組測量條件
波形存儲	24 組參考波形
顯示
TFT LCD	5.6 英吋
顯示分辨率	234 x 320 點
顯示格線	8 x 10 格 ; 8 x 12 格 (關閉菜單)
顯示亮度	可調節
介面
Go/NoGo 輸出	5V 最大/10mA TTL電平集電極開路
RS-232 接口	DB 9-針公頭 DTE RS-232 接口
GPIB 接口(選配)	兼容IEEE 488.2標準
USB	USB Host/Device 2.0 全速
電源
線性電壓範圍	AC 100V ~ 240V , 48Hz ~ 63Hz , 自適應
電池(選配)	電池: 11.1V 鋰電池包充電時間 : 8 小時 使用時間: 3 小時 , 根據實際情況使用
其他功能
多國語言菜單	有
在線幫助	有
實時時鐘	時間和日期, 提供存儲的時間和日期
尺寸和重量	254D x 142H x 310W(mm) 約 4.3kg

電源標準

線性電壓範圍:AC 100V ~ 240V , 48Hz ~ 63Hz , 自適應

電池(選配):電池: 11.1V 鋰電池包
充電時間 : 8 小時
使用時間: 3 小時 , 根據實際情況使用

標準配置

標準配套見上表

選購附件

無
